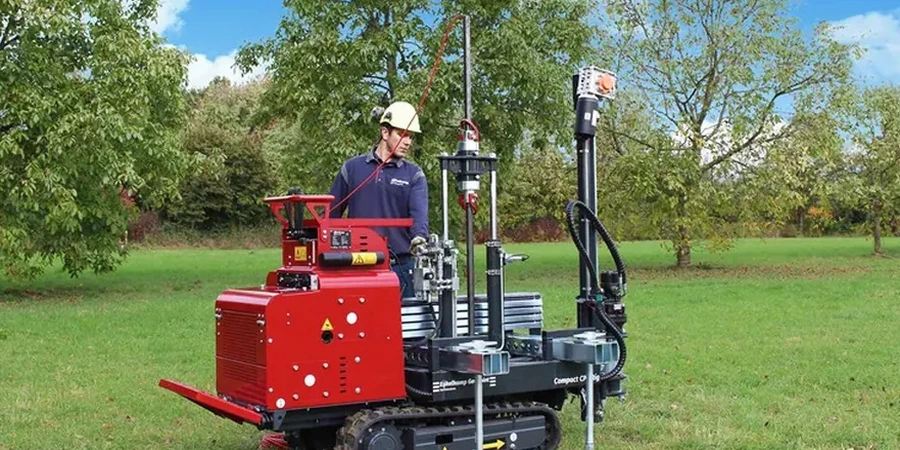

En Calama, cuando revisamos perfiles de suelo en el sector norte de la ciudad, cerca de la ribera del río Loa, el contraste entre capas de grava fluvial y depósitos de sales cristalizadas es un desafío técnico constante. Por eso, cada vez que evaluamos la capacidad de soporte para proyectos industriales o habitacionales en esta zona sísmica 3, recurrimos al ensayo CPT porque entrega una lectura continua de la resistencia de punta y fricción lateral, algo que los métodos tradicionales no logran con la misma precisión en estos suelos heterogéneos. La profundidad del rechazo en las gravas cementadas con carbonatos nos obliga a interpretar con criterio local, y a menudo complementamos la información con un sondaje SPT cuando necesitamos correlacionar el número de golpes en los estratos más gruesos que el cono no puede atravesar. Así armamos un modelo geotécnico que refleja la realidad del subsuelo calameño, sin extrapolaciones riesgosas.
En suelos salinos de Calama, la punta cónica discrimina capas cementadas que un SPT podría malinterpretar como rechazo prematuro.
Cómo trabajamos
Contexto geotécnico local
El subsuelo de Calama está marcado por la presencia de costras salinas duras, a veces de varios metros de espesor, que subyacen bajo rellenos no controlados en los bordes de la ciudad. Omitir un ensayo CPT en estos sectores puede llevar a diseñar fundaciones sobre un estrato competente falso, porque la costra se apoya frecuentemente en limos arenosos sueltos que colapsan al humedecerse o durante un sismo severo. La aceleración máxima efectiva en roca en esta zona, según el Decreto Supremo 61, puede superar 0.60g, lo que vuelve indispensable la medición de la velocidad de onda de corte mediante CPT sísmico para clasificar el sitio según NCh433. Ofr233.Of2012. Hemos documentado casos en los que la disolución de sales por rotura de tuberías generó asentamientos diferenciales severos en estructuras de un piso, un riesgo evitable con una correcta identificación de los horizontes salinos mediante la punta cónica y su correlato químico.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa aplicable
NCh 3402: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh3171.S1: Geotecnia — Ensayo de penetración de cono eléctrico y piezocono, NCh433.Of2012 Mod. DS61: Diseño sísmico de edificios — Clasificación sísmica de sitio por Vs30, NCh1508: Geotecnia — Estudio de suelos para obras de edificación
Servicios complementarios
Perfilaje CPTu con medición de presión de poros
Hinca continua con piezocono para obtener qc, fs y u2. Ideal para detectar lentes de arena limosa saturada y evaluar licuefacción en terrenos cercanos al río Loa o canales de regadío antiguos.
SCPTu: Downhole sísmico con cono sísmico
Ensayo CPT con geófono triaxial integrado para medir la velocidad de onda de corte (Vs) cada metro. Permite clasificar el sitio según NCh433 sin necesidad de perforaciones adicionales ni geofísica externa.
Ensayos de laboratorio en muestras de CPT
Recuperamos el material fino del cono y ejecutamos granulometría por lavado, límites de Atterberg y análisis químico de sales (sulfatos y cloruros) para definir la agresividad del suelo al hormigón según NCh170.
Parámetros típicos
Consultas frecuentes
¿Cuánto cuesta un ensayo CPT en Calama y de qué depende el precio final?
¿Qué diferencia hay entre un SPT y un CPT para un proyecto de edificación en altura media en Calama?
El SPT recupera muestra alterada y mide el número de golpes cada metro, mientras que el CPT proporciona un perfil continuo de resistencia de punta y fricción lateral, con resolución milimétrica. En los suelos con intercalaciones de grava y arena limosa típicos de Calama, el CPT detecta capas blandas de pocos centímetros que un SPT podría pasar por alto debido a su intervalo de muestreo discreto. Para edificios de 5 a 8 pisos, donde la licuefacción es una preocupación real, el CPT con medición de presión de poros ofrece datos más confiables para el cálculo de asentamientos sísmicos.
¿Hasta qué profundidad se puede hincar el cono en los suelos salinos de Calama?
La profundidad de rechazo varía entre 8 y 18 metros, dependiendo de la cementación de las gravas con carbonatos de calcio y yeso, un fenómeno común en los depósitos aluviales del Loa. Cuando el cono encuentra una costra salina de alta rigidez, la presión de hinca puede superar la capacidad del equipo (típicamente 20 toneladas de empuje). En esos casos, detenemos la prueba y recomendamos complementar con un sondaje rotatorio con corona de widia para atravesar la capa cementada y continuar el perfilaje por debajo de ella, si el proyecto lo justifica.
¿Qué norma chilena regula el ensayo CPT y cómo se clasifica el sitio sísmico con los resultados?
El ensayo CPT se ejecuta bajo la norma NCh3171.S1, que adopta los lineamientos de la NCh 3402. Para la clasificación sísmica del sitio según NCh433.Of2012, se utiliza el CPT sísmico (SCPTu) para medir la velocidad de onda de corte (Vs) cada metro de profundidad y calcular la Vs30. Con este valor se determina el tipo de suelo (A, B, C, D, E o F) y se define el espectro de diseño sísmico. En Calama, donde la aceleración máxima efectiva supera 0.60g, una clasificación precisa evita sobredimensionar la estructura o, peor aún, subestimar las demandas sísmicas sobre suelo blando.
